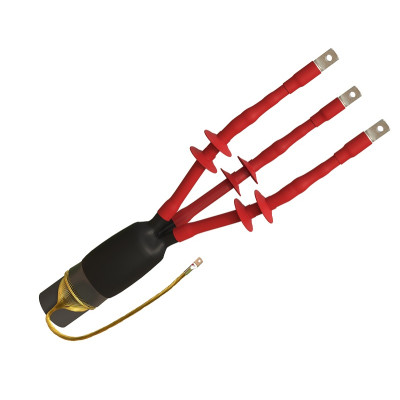

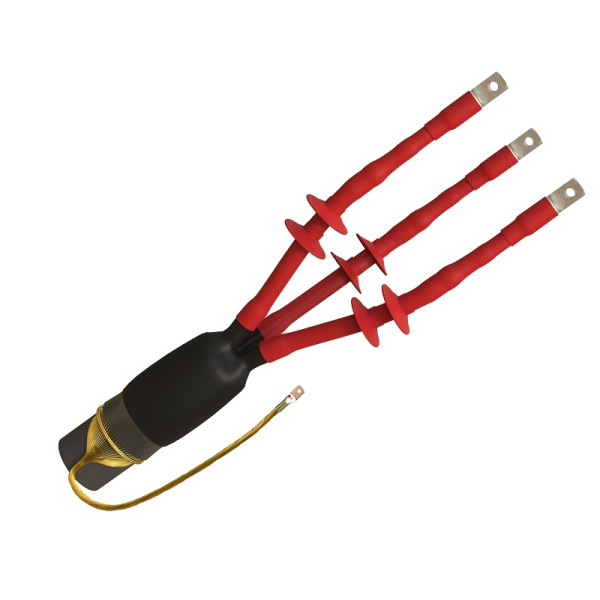

Концевые кабельные муфты 3 ПКНТпб 10 с броней (сшитый полиэтилен) 3 ПКНТпб-10

Муфта кабельная концевая 3 ПКНТпб-10 предназначена для оконцевания 3-жильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 6-10 кВ.

Муфты устанавливаются на открытом воздухе.

Применение специального герметика со свойствами выравнивания напряженности электрического поля и трубок стресс-контроля максимально снижает риск пробоя изоляции на срезе проводящего слоя.

Слой термоплавкого клея, нанесенный на внутренние поверхности термоусаживаемых элементов, позволяет добиться полной герметизации кабельной муфты.

Применение изолирующих антитрекинговых трубок снижает риск пробоя по поверхности изоляции.

Жильные изоляторы-"юбки", входящие в комплекты муфты, обеспечивают наличие "сухих" зон и увеличивают длину пути токов утечки по поверхности изоляции.

Комплектуются болтовыми наконечниками 2 НБ с алюминиевыми болтами, срывающимися при затяжке. Болтовые наконечники предусмотрены для монтажа как на алюминиевую, так и на медную жилы.

Характеристики
Вид изделия	Муфта кабельная
Тип муфты	концевая
Комплект заземления	НКЗ
Наличие и тип контактных элементов	с наконечниками
Наличие защитного слоя в кабеле	с бронёй / без брони
Горючесть	—
Рабочее напряжение	до 10 кВ
Количество жил	3
Изготавливается по	ТУ 27.33.13.130-049-99856433-2021
Тип изоляции	СПЭ
Сертификат	РОСС RU.0C50.003999
Климатическое исполнение	УХЛ 1; 5
