Материалы и комплектующие для кабельных муфт ККЗПБ №1

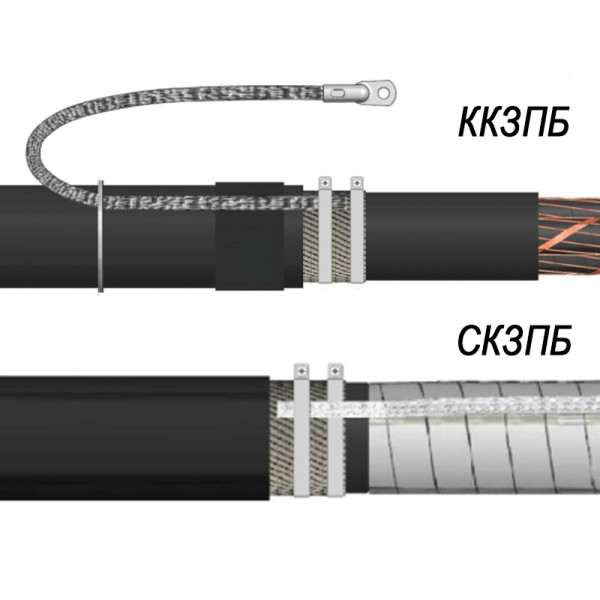

Комплекты заземления проволочной брони в соединительных и концевых муфтах ЗЭТАРУС, для 3-х жильных кабелей с изоляцией СПЭ и ЭПР 10кВ. Монтаж комплектов может быть осуществлен для следующих типов 3-х жильного кабеля: АПвКП-10,ПвКП-10, АПвКПу-10, ПвКПу-10, АРЭКР-10 и их аналогов и модификаций.
Комплекты заземления используются только в комплекте с кабельными муфтами ЗЭТАРУС

Таблица подбора

Наименование комплекта	Артикул	Наименование муфты	Артикул
ККЗПБ №1  (35-50)	zeta22018	3 ПКВТпб-10   (35-50) с наконечниками	zeta21597
		3 ПКНТпб-10  (35-50) с наконечниками	zeta21598
		3 РКВТпб-10 (35-50) ЭПР нг-Ls с наконечниками	zeta20440
		3 РКНТпб-10 (35-50) ЭПР с наконечниками	zeta20445
ККЗПБ №2  (70-150)	zeta22019	3 ПКВТпб-10   (70-120) с наконечниками	zeta21592
		3 ПКНТпб-10   (70-120) с наконечниками	zeta21590
		3 РКВТпб-10 (70-120) ЭПР нг-Ls с наконечниками	zeta20441
		3 РКНТпб-10 (70-120) ЭПР с наконечниками	zeta20446
ККЗПБ №3 (185-240)	zeta22020	3 ПКВТпб-10 (150-240) с наконечниками	zeta21593
		3 ПКНТпб-10 (150-240) с наконечниками	zeta21591
		3 РКВТпб-10 (150-240) ЭПР нг-Ls с наконечниками	zeta20442
		3 РКНТпб-10 (150-240) ЭПР с наконечниками	zeta20447
СКЗПБ №4  (35-50)	zeta22021	3 ПСТб-10  (35-50) с соединителями	zeta21596
		3 РСТб-10 (35-50) ЭПР нг-Ls с соединителями	zeta20450
СКЗПБ №5  (70-150)	zeta22022	3 ПСТб-10  (70-120) с соединителями	zeta21594
		3 РСТб-10 (70-120) ЭПР нг-Ls с соединителями	zeta20451
СКЗПБ №6 (185-240)	zeta22023	3 ПСТб-10 (150-240) с соединителями	zeta21595
		3 РСТб-10 (150-240) ЭПР нг-Ls с соединителями	zeta20452

Характеристики
Вид изделия	Комплект заземления для проволочной брони
Температура транспортировки, монтажа и эксплуатации	от -50 °C до +50 °C
Рабочее напряжение	до 10 кВ
Климатическое исполнение	УХЛ 1, 5
